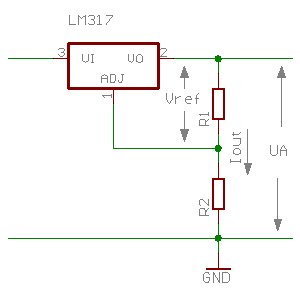

Wert Beschreibung UA Spannung am Ausgang des LM317 / VB408... R1 Widerstand zwischen UA und Adj R2 Widerstand zwischen Adj und GND Iout Strom durch den Spannungsteiler R1+R2 Vref Interne Referenzspannung des LM317

Mit dem folgenden Rechner können die fehlenden Werte ermittelt werden, wobei I_adj vernachlässigt wird. (Falls R₁ gesucht ist, auf "R₁ = ?" clicken usw.)

In der zweiten Spalte stehen die partiellen Ableitungen ∂UA/∂· von UA nach den einzelnen Werten. Sie sagt aus, wie stark sich UA mit dem jeweiligen Wider­stands­wert ändert.
